分享 弱电工程线缆的编码标签制作要求

浏览次数: 日期:2018-02-05 09:21

  材质:采用防水、防油,防晒、耐高低温,高强度的加强型合成纸材质,带有工业级粘胶。具有多种底色,方便彩色区分管理。

  在永久链路网线两端均按上述方式贴好,一端粘贴到面板内线缆处,另一端粘贴到进入网络配线架的连接处。

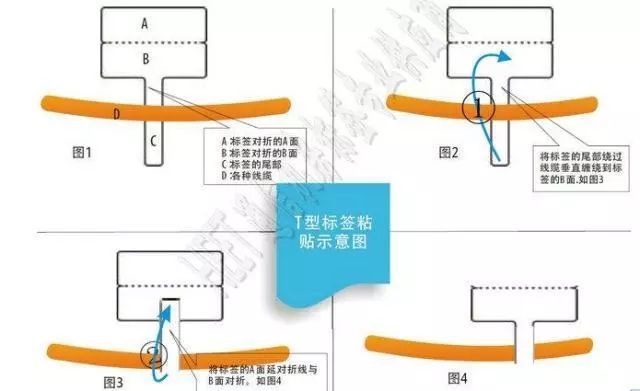

  永久链路均采用T型合成纸标签,左侧编码号,打印字号按校方规定的字号统一设置,打印字体为宋体,T型标准底色为白色。

  面板统一尺寸为(86*86)mm,面板型号分为单孔面板、双孔面板、四孔面板三种类型。标号区如下图所示:

  根据网络机房机柜内的空间规划,统一编制配线架形式,排列顺序为光纤配线配线架。例如,机柜内有两个光纤配线架,因为它在机柜最上,标示为“A、B”;机柜内有八个网络配线架,标示为“C、D、E、F、G、H、I、J”;机柜内有三个110配线架,标示为“K、L、M”。如果在另一个机柜上也有配线架,应按照以上顺序重新排列。标签纸统一采用(15*15)mm正方形亚银纸。

  室内光缆12芯的标示为“01、02、03、04、05、06、07、08、09、10、11、12、”。字号规定的字号统一设置,打印字体为宋体,居中打印。

  铜芯多股绝缘线缆是指用在报警系统、门禁系统、校园广播系统、灯控系统、能源管理、楼宇自控系统等中用于传输电源、信号、控制的弱电专用线缆。编码标记制作要点如下:

  标签标号内容应根据线缆的走向进行标记,例如:弱电竖井为起点到本层门禁电源线”解释为到三层门禁点位的电源线,在平面图上应有“MJD 3-12”的标记。右如:广播系统扩声系统采用手拉手串联形式,弱电竖井为起点到本层扩声信号线”,解释为到二层广播前端扩声设备为8个,从弱电竖井到第一个扩声设备的标号为“GBX 2-01”、第二个扩声设备的标号为“GBX 2-02”,以此类推。在平面图上应有“GBX 2-01—GBX 2-08”的标记。
